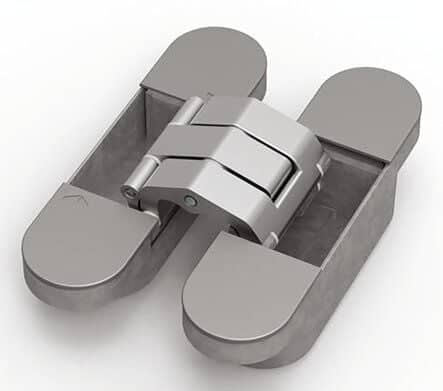

Charnière invisible Arlu TYO

Descriptif

• TYO est la benjamine de la famille des charnières invisibles d'ARLU.
• La TYO complète la gamme des charnières invisibles.
• Profondeur d'encastrement limitée.
• Utilisation d'encadrements plus étroits tout en conservant son aspect invisible.
• Réglage en 3D du panneau de porte.
• Angle d'ouverture de 180°.
• Cache de recouvrement des vis.
• Matériau : zamak.
• Pour porte d'épaisseur minimum : 38 mm.
• Profondeur d'encastrement : 21 mm (cadre) / 29 mm (porte).
• Dimensions (L x l) : 110 x 30 mm.
• Réglage en hauteur : ± 2 mm.
• Réglage en largeur : ± 3 mm.
• Poussée (réglage en profondeur) : ± 1,5 mm.
• Exemple pour une porte de 830 mm de large, charge maximale :
• - 70 kg avec 2 charnières,
• - 90 kg avec 3 charnières.
• Exemple pour une porte de 930 mm de large, charge maximale :
• - 65 kg avec 2 charnières,
• - 85 kg avec 3 charnières.
• Pour un maintien optimale du vantail l'utilisation de 3 charnières est recommandé.
